Указатель уровня топлива (бакометр 2)

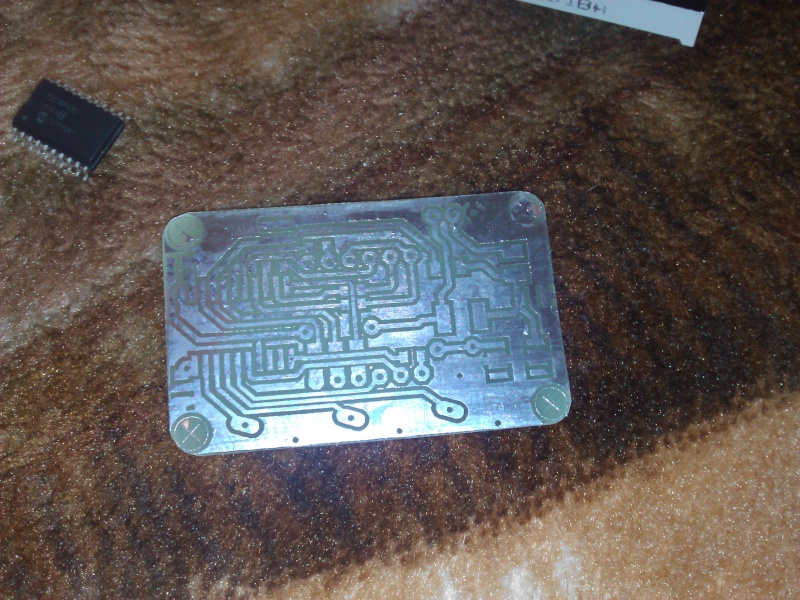

На плате есть три контакта - на два из них подается питание (разъём J2). Вход J1 подключается прямо измерительному контакту штатного указателя. Прибор подключается ПАРАЛЛЕЛЬНО, никаких изменений в проводке автомобиля вносить не надо.
Калибровка.
После прошивки в контроллер содержит тестовую настройку и при подаче на вход напряжения в пределах 0..15В должен показывать литраж 0..40L. Эта настройка непригодна для работы, после установки на автомобиль обязательно нужно будет провести рабочую калибровку показаний. Как минимум необходимо будет откалибровать две точки - пустой и полный бак.
В начале калибровки бак должен быть пустым.
Для входа в режим необходимо удерживать нажатыми кнопки "Calibrate" и "Minus" и включить питание. На экране появятся три чёрточки - это говорит о том что прибор стёр старые значения и готов к запоминанию новых калибровочных точек.
Далее следуем простому алгоритму:
1. При помощи кнопок "плюс" и "минус" выставляем на экране сколько литров топлива сейчас находится в баке (для первой точки это будет 0 - пустой бак)
2. Нажимаем кнопку ""Calibrate" (в первом разряде символ "с" сменится на "С" - точка записана в память)
3. Доливаем несколько литров топлива (сколько - неважно, главное чтоб долитое количество было кратно литру)
4. Ждём 10-20 сек пока поплавок в баке "успокоится"
5. переходим к пункту 1.
Так повторяем до полного бака. После введения последней точки просто отключаем питания.
Файлы для самостоятельной сборки ЗДЕСЬ
